Jika anda memakai palet untuk menyimpan barang anda, maka rak gudang heavy duty adalah solusi yang tepat. Tetapi apa yang harus anda perhatikan sehingga rak gudang yang dibeli sesuai dengan kebutuhan dan keamanan? Berikut kami jelaskan spesifikasi rak gudang heavy duty yang perlu anda ketahui:
- Istilah komposisi rak gudang
- Spesifikasi bahan rak gudang
- Jarak standard rak gudang ke palet, palet ke palet dll.
- Aksesoris tambahan rak gudang
- Rak Gudang SPR, Double Deep, Drive-In. Pilih yang mana?
1. Istilah Komposisi Rak Gudang

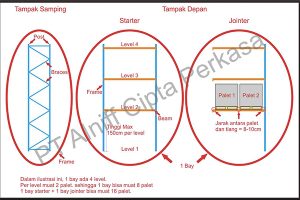

Di dunia racking, ada beberapa istilah yang mungkin orang awam kurang paham. Di ilustrasi berikut akan kami jelaskan apa yang dimaksud:
- SPR = Selective Pallet Racking. Tipe rak gudang heavy duty paling umum.
- Post = 1 tiang, per batang sebelum di ikat menjadi Frame.
- Frame = 2 tiang di ikat dengan Braces. Biasanya berwarna biru.
- Braces = Tulang yang mengikat tiang depan dan belakang berbentuk zig-zag. Biasanya berwarna biru.
- Beam = Ambalan dibawah palet. Biasanya berwarna orange. Biasanya 1 level beam muat 2 palet.
- Starter = 1 rak berdiri sendiri. Terdiri dari 2 frame. 1 kiri dan 1 kanan. Minimal 1 level beam.
- Jointer = 1 rak yang harus join sama Starter karena terdiri dari 1 frame saja. Tidak bisa berdiri sendiri karena musti menopang beam ke frame di starter.
- Barrier = Aksesoris tambahan di samping Frame terakhir. Biasanya berwarna kuning. Untuk perlindungan frame supaya tidak terbentur forklift (gambar terakhir)
- Column Guard = Aksesoris tambahan di depan setiap Post. Biasanya berwarna kuning. Untuk perlindungan frame supaya tidak terbentur forklift (gambar terakhir)
- Pitch = Jarak antara lubang tiang. Fungsinya untuk mengatur tinggi pemasangan beam. Standard international adalah 7.5cm per lubang. Kurang dari 7.5cm berarti kapasitas tiang berkurang drastis.
- Row Spacer = Besi pengikat frame Back to Back. Biasanya berwarna biru dengan panjang 30cm
- Wall Spacer = Besi pengikat frame ke dinding. Biasanya berwarna biru dengan panjang 30cm
- Bay = 1 kolom rak
- Row = 1 baris rak, terdiri dari beberapa bay (kolom). Setiap row harus diawali oleh 1 bay starter.
- Back-to-back = 2 row berdempetan
- Double deep = Tiap row menjadi back-to-back termasuk yang dekat dinding
2. Spesifikasi Bahan Rak Gudang
Setiap supplier rak gudang pasti punya spesifikasi yang sedikit berbeda dari yang lain. Tetapi apa yang harus anda ketahui?
1. Spesifikasi Frame / Post.
Selain ukuran tinggi tiang, ketebalan serta panjang dan lebar tiang pengaruh kepada kapasitasnya. Ya, tiang sendiri juga ada kapasitasnya. Misalnya, standard ukuran tiang kami adalah 90x70mm dengan tebal 2mm, serta pitch jarak 75mm. Dengan spesifikasi tsb, tiang kami mempunyai kapasitas 12ton per frame. Semua ukuran tsb pengaruh ke kapasitas.
Misalnya jika di rubah salah satu (90x70mm menjadi 80x60mm, ATAU tebal 2mm menjadi 1.8mm, ATAU jarak pitch menjadi 50mm) maka kapasitas tiang mungkin bisa menurun hingga 8000kg saja. Jika dirubah 2 atau 3 spesifikasi sekaligus, kapasitasnya pasti menurun sangat drastis.
Walaupun harganya pasti lebih murah, tetapi tidak sepadan dengan resiko yang mungkin bisa terjadi. Lagipula, inti dari pembelian rak gudang adalah untuk menambah kapasitas gudang dengan aman terkendali.
Tergantung keperluan, kita bisa menawarkan ukuran yang lebih tinggi. Terutama untuk cold storage yang mencapai -25c, perlu ukuran dan ketebalan yang lebih tinggi.
“Kok kasih ukuran framenya 90x70mm? Saya beli tiang tinggi 3 meter cuma perlu kapasitas 6ton, overkill banget! Tebalnya juga 1.8mm aja ngapain 2mm? Dan jarak pitchnya 50mm saja”
Kami sering ditanyakan pertanyaan diatas. Kenapa kasih spec yang sekian tinggi? Karena 3 hal:
- Kami stock tiang dari 2meter hingga 7meter. Dan semua dengan spesifikasi yang sama yaitu 90x70mm dan tebal 2mm. Jika dalam 1 gudang perlu tinggi tiang yang berbeda2, maka kami bisa membuat layout dengan rapih karena ukuran tiang yang sama. Tiang 6-7meter bisa menampung 5 tier palet. Misalnya tiap tier dipasang kapasitas 3ton, maka 4 tier (tier dilantai tidak termasuk) = 12ton. Pas untuk ukuran tiang kami.
- Jika ada terkena musibah sehingga harus ganti tiang, maka ready stock kami bisa langsung mengganti tiang anda dalam hitungan hari. Misalnya karena harga, kami kasih ukuran 80x60mm yang lebih murah, jika kena musibah kami harus indent tiang tsb sekitar 2-3bulan.
- Pitch 75mm adalah jarak standard dunia untuk rak gudang heavy duty. Bahkan perusahaan besar mengharuskan pitch 75mm menjadi spesifikasi yang harus dipenuhi di setiap tender.
2. Spesifikasi Beam

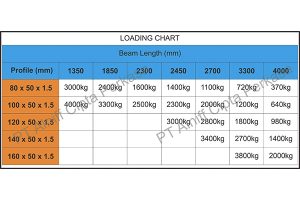

Berikut adalah loading chart mengenai panjang beam serta spesifikasinya:
Dengan ukuran palet 1000x1200mm, bisa memakai beam panjang 2300mm. Satu level beam muat dua palet. Jika kapasitas palet anda adalah 1000kg per palet, maka harus memakai profile beam ukuran 2300 x 100 x 50mm. Jika memakai profile 2300 x 80 x 50mm dengan kapasitas 1600kg maka beam akan defleksi.
Hitungan defleksi adalah 1/200 x panjang beam. Jika jarak beam ke lantai adalah 1500mm, dengan panjang beam 2300mm maka jarak dari tengah beam ke lantai tidak boleh kurang dari 1488.5mm.

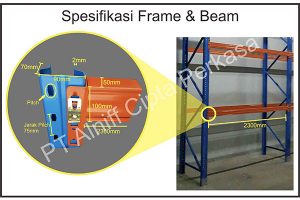

Berikut adalah spesifikasi frame & beam:
Saat ini ada 4 ukuran palet umum. Berikut ukuran palet serta panjang beam yang harus dipakai:
- Palet 800x1200mm = Beam 1850mm (muat 2 palet) atau 2700mm (muat 3 palet)
- Palet 1000x1200mm = Beam 2300mm (muat 2 palet) atau 3300mm (muat 3 palet)
- Palet 1100x1100mm = Beam 2450mm (muat 2 palet)
- Palet 1200x1200mm = Beam 2700mm (muat 2 palet) atau 4000mm (muat 3 palet)
*Ukuran yang di bold adalah ukuran yang ditusuk garpu forklift. Pilihan beam tergantung kapasitas palet.

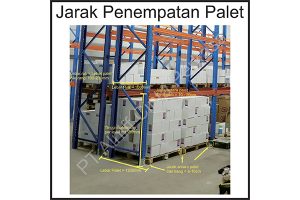

3. Jarak Standard Rak Gudang ke Palet, Palet ke Palet dll.
Selain spesifikasi bahan, anda juga harus menghitung jarak untuk pemakaian forklift yang optimal. Jarak yang terlalu sempit akan mempersulit forklift untuk mengambil dan menaruh palet tsb. Berikut adalah jarak ideal yang harus anda pertimbangkan:
- Jarak antara palet dan tiang harus 8-10cm supaya tidak saling tabrakan
- Jarak dari palet ke beam atas harus minimal 10cm supaya tidak ketabrak beam
- Selisih lebar rak dan lebar palet harus minimal 10cm (5cm depan, 5cm belakang) untuk memperbesar margin of error. Jika lebar rak sama dengan lebar palet, maka hanya butuh jarak 5cm (kurang atau lebih masuknya palet) untuk paletnya jatuh. Digambar atas memakai rak lebar 1000mm dengan lebar palet 1200mm.
- Tinggi per level maksimal 1500mm untuk memaksimalkan kapasitas tiang. Bukan berarti tidak boleh melebihi 1500mm. Boleh saja, tetapi dengan catatan anda menyadari bahwa konsekuensinya adalah kapasitas tiang akan menurun drastis.
Misalnya jika Beam pertama tingginya adalah 2000mm, maka mungkin kapasitas tiang tsb akan menurun dari 12ton menjadi hanya 10ton. Bila harus diatas 1500mm, maka supplier rak gudang yang berpengalaman akan menganjurkan anda untuk memasang beam tambahan dibagian belakang rak ditinggi sekitar 1000mm.

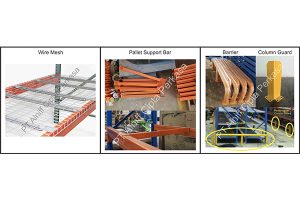

4. Aksesoris Tambahan Rak Gudang
Seperti semua produk lainnya, rak gudang juga ada aksesoris tambahan, fungsi utamanya adalah untuk menambah proteksi dari kecelakaan. Berikut adalah berbagai aksesoris opsional yang anda bisa pertimbangkan:
- Wire Mesh & Support Bar: Untuk mencegah palet jatuh dari beam
- Barrier: Untuk mencegah tabrakan forklift dari samping
- Column Guard: Untuk mencegah tabrakan forklift dari depan
Tidak seperti Frame dan Beam, aksesoris diatas bukan bagian wajib untuk pemasangan rak gudang, tetapi akan sangat membantu meningkatkan keamanan rak gudang anda. Bisa dibilang ongkos aksesoris tsb menjadi biaya asuransi bagi rak gudang anda, maka kami rekomendasi aksesoris diatas terutama barrier.
- Rak Gudang SPR, Double Deep, Drive-In. Pilih Yang Mana?
Bagi anda yang menggunakan palet untuk menyimpan barang, ada berbagai tipe rak gudang heavy duty yang bisa menjadi pertimbangan. Tetapi tipe apa yang paling cocok untuk gudang dan barang anda? Dengan ringkas, bila barang anda generic (1 tipe bisa puluhan palet) maka Drive-In lebih cocok untuk anda.
Tetapi jika barang anda lebih beraneka ragam, SPR normal atau Double Deep lebih cocok untuk anda. Tetapi yang mana yang lebih baik? Untuk info selanjutnya, silahkan click disini.
Jika ada pertanyaan silahkan hubungi saya untuk menjadwalkan pertemuan.
